Thyristor-Trigger der AIJK-Serie | Hochpräzise Leistungssteuerungsmodule

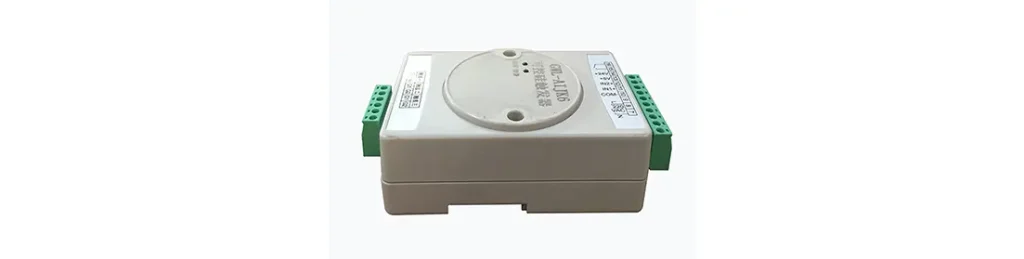

Thyristor-Trigger der AIJK-Serie

Die Thyristor-Trigger der AIJK-Serie sind intelligente dreiphasige Phasenverschiebungs-Trigger und Frequenz-Nulldurchgangs-Trigger-Controller mit doppeltem Verwendungszweck, die mithilfe der Mikrocontroller-Technologie entwickelt wurden. Sie zeichnen sich durch eine hohe Regelgenauigkeit aus, starke stabilität, und umfassende Funktionen. Diese Serie ist weit verbreitet für verschiedene industrielle Elektroöfen und elektrische Heizgeräte, und kann mit verschiedenen Arten von Lasten wie Widerstandsdrähten kombiniert werden, Siliziumkarbidstäbe, Silizium-Molybdän-Stäbe, angetrieben durch einen Abwärtstransformator, und Wolframdrähte. Es kann auch zum Sanftanlauf des Motors und zur Steuerung induktiver Lasten verwendet werden.

Das Gerät verfügt über ein vollständig optoisoliertes Design, Es verfügt über eine hohe Zuverlässigkeit und Anti-Interferenz-Fähigkeiten. Durch intelligente Leistungskorrekturtechnologie, es erreicht eine lineare Entsprechung zwischen Ausgangsleistung und Eingangssignal, Erfüllung der präzisen Temperaturregelung und des stabilen Betriebs der industriellen Heizgeräte.

Produktmerkmale

1. Multisignalkompatibler Eingang

Unterstützt 0-20 mA (0-5V) / 4-20mA (1-5V) Standard-Steuersignaleingang, ermöglicht den Anschluss an Temperaturregler, SPS, Computersteuerungssysteme, und andere Geräte zur automatisierten Steuerung.

2. Intelligente Leistungslinearkorrektur

Nutzt Computertechnologie zur Leistungslinearisierungskorrektur. Wenn die Last ohmsch ist, Die Ausgangsleistung steht in einem proportionalen Verhältnis zum Eingangssteuersignal, Verbesserung der Genauigkeit der Heizungssteuerung.

3. Umfangreiche Fehlererkennungs- und Schutzfunktionen

Verfügt über Phasenausfallerkennung, Überstromerkennung, und Alarmfunktionen; Einige Modelle unterstützen auch die Erkennung von Thyristorausfällen und Lastunterbrechungen, effectively improving equipment operational safety.

4. Automatic Synchronization Control Technology

Employs automatic synchronization, eliminating the need to adjust the power phase sequence when connecting thyristor trigger circuits. Some models do not require distinguishing input polarity, making installation and debugging more convenient.

5. High-Reliability Isolation Design

Employs full opto-isolation and high-reliability protection technology, providing strong isolation between input and output, effectively reducing external interference and improving system stability.

6. Supports Soft Start Function

Features soft start and soft stop functions with adjustable current feedback or delay time, suitable for various applications including silicon molybdenum rods, tungsten filaments, motors, and inductive loads.

7. Integrated Power Supply Design

Integriert ein Schaltnetzteil, Ermöglicht die direkte Nutzung von 220-VAC-Strom, und bietet sowohl 5-V- als auch 24-V-Gleichstromausgänge für praktische Systemkompatibilität.

Anwendungsbereiche

• Temperaturkontrollsystem für Hochtemperatur-Elektroöfen: Geeignet für Temperaturkontrollsysteme verschiedener Hochtemperatur-Elektroöfen unter Verwendung von Heizelementen wie Widerstandsdrähten, Siliziumkarbidstäbe, Silizium-Molybdän-Stäbe, und Wolframdrähte, Erzielung einer präzisen Leistungsregulierung.
• Transformator-Abwärtslaststeuerung: Geeignet für die Leistungssteuerung von Hochtemperatur-Heizelementen wie Silizium-Molybdän-Stäben und Wolframdrähten, deren Lasten einen Abwärtstransformator verwenden. Die dreiphasige Dreileiterverkabelung erfüllt die Anforderungen von Industriestandorten.
• Motor-Softstart-Steuerung: Geeignet für die Sanftanlaufsteuerung von Industriemotoren. Die Sanftanlauffunktion unterdrückt effektiv Anlaufstromstöße und verlängert die Lebensdauer des Motors.
• Produktionslinie für die Wärmebehandlung: Geeignet für Mehrzonen-Temperaturregelsysteme in Produktionslinien für die Wärmebehandlung. Mehrere Auslöser arbeiten zusammen, um eine unabhängige Steuerung jeder Temperaturzone zu erreichen.
• Industrielle Ofensteuerung: Geeignet zur Heizleistungsregelung von Industrieöfen wie Schuböfen, Rollenöfen, und Drehrohröfen.
• Ausrüstungs-Upgrade und Nachrüstung: Geeignet für die Aufrüstung und Nachrüstung alter Elektroofensteuerungen, Ersetzen herkömmlicher Steuerungsschemata durch intelligente Auslöser, um die Genauigkeit und Zuverlässigkeit der Temperatursteuerung zu verbessern.

Unternehmensprofil

Ein professionelles Unternehmen, das sich auf Dienstleistungen im Bereich Wärmebehandlungstechnologie und die R. spezialisiert hat&D, Herstellung, und Vertrieb von Hochtemperatur-Elektroöfen.

Das Unternehmen konzentriert sich auf die Entwicklung von Hochtemperatur-Elektroöfen, die einen gesamten Temperaturbereich von -100℃ bis 2600℃ abdecken. Zu seinen Produkten gehören experimentelle Elektroöfen, Vakuumatmosphärenöfen, Industrieöfen, und Mittelfrequenz-Induktionsheizgeräte. Zu den Hauptprodukten gehören Kastenöfen, Rohröfen, Hebeöfen, Schuböfen, Drehgestellöfen, Drehrohröfen, Tunnelöfen, und verschiedene spezialisierte Mittelfrequenzöfen.

Das Unternehmen setzt auf technologische Innovation und hat die ISO9001- und EU-CE-Zertifizierungen bestanden. Es besitzt 21 eingetragene Marken, 29 Patente, Und 27 Software-Urheberrechte.

Zahlungsmethoden

TT

Versandarten

Der Elektroofen ist in drei Schichten verpackt: zunächst in Schaumstoffpapier eingewickelt, dann in Plastikfolie eingewickelt, und schließlich in einer Holzkiste verpackt.

Häufig gestellte Fragen (FAQ)

1. In welchen Geräten wird der SCR-Trigger der AIJK-Serie hauptsächlich verwendet??

Wird hauptsächlich in industriellen Elektroöfen verwendet, elektrische Heizgeräte, und Steuerungssysteme, die eine präzise Leistungsregelung erfordern. Es ist mit verschiedenen Heizelementen wie Widerstandsdraht kompatibel, Siliziumkarbidstäbe, Silizium-Molybdän-Stäbe, und Wolframdraht.

2. Welche Steuersignale unterstützt dieser Trigger??

Unterstützt 0-20 mA (0-5V) und 4-20mA (1-5V) Standardsignaleingänge, und kann an Temperaturregler angeschlossen werden, SPS, und Automatisierungssteuerungssysteme.

3. Verfügt es über Fehlerschutzfunktionen??

Ja. Je nach Modell, Es kann Schutzfunktionen wie die Erkennung von Phasenverlusten bereitstellen, Überstromalarm, SCR-Ausfallerkennung, und Erkennung offener Lastkreise.

4. Unterstützt es spezielle Lasten wie Silizium-Molybdän-Stäbe??

Ja. Durch Sanftanlauf- und Stromrückmeldefunktionen, Es ist für spezielle Heizelemente wie Silizium-Molybdän-Stäbe geeignet, tungsten wire, and inductive loads.

5. Ist es notwendig, die Reihenfolge der Leistungsphasen während der Installation anzupassen??

Einige Modelle verwenden die automatische Synchronisierungstechnologie, Dadurch entfällt die Notwendigkeit, die Phasenfolge anzupassen, und die Installation und Fehlerbehebung werden einfacher und bequemer.
